[中国,深圳,2019年11月4日] 经过长时间技术攻关和实验,易飞扬宣布完成的超频设计。超频设计版本采用4通道10g vcsel激光器阵列替代4通道25g vcsel激光器阵列,结合其它一些设计优化和迭代,实现了三温工作环境下多模光纤100米的链路传输。该版本可极大降低数据中心内部100g光互连的成本。

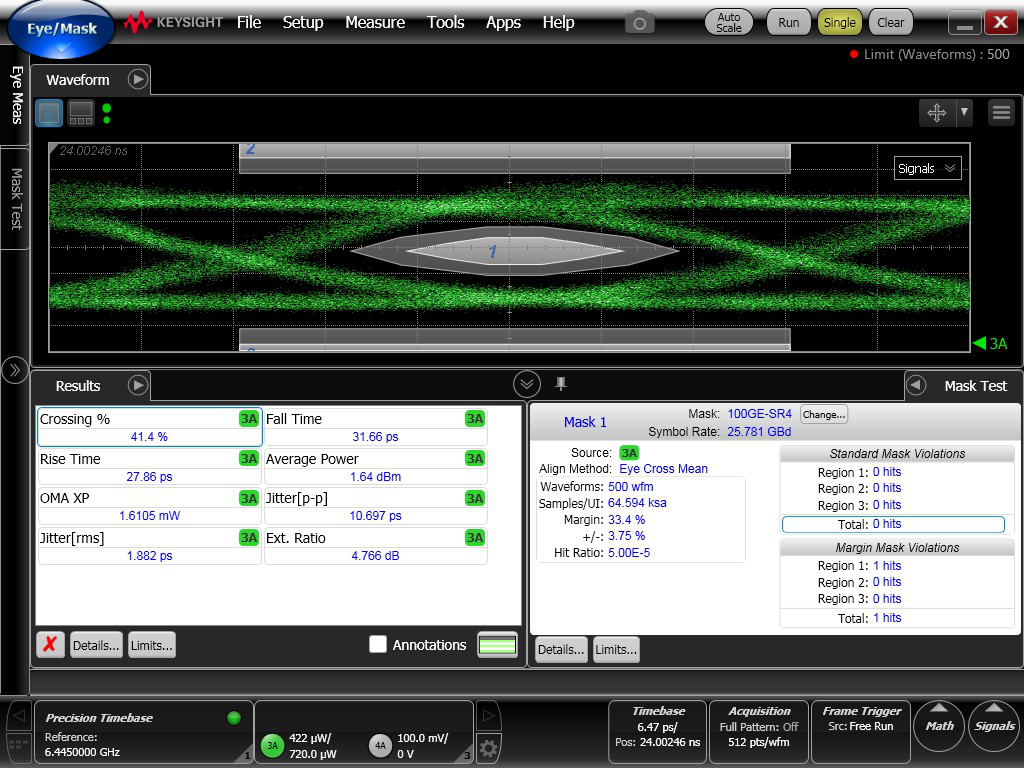

常温状态下眼图

常温状态下眼图

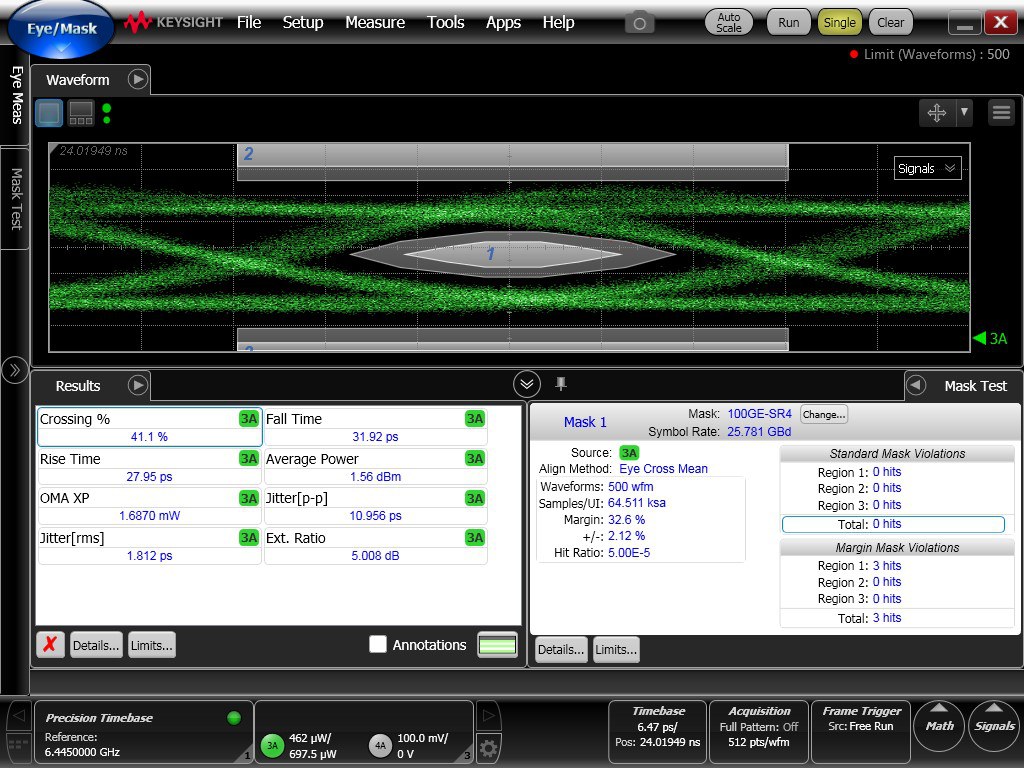

高温状态下眼图

高温状态下眼图

低温状态下眼图

低温状态下眼图

超频设计是这两年因为5g光模块低成本竞争而发展起来的一项技术。目的在于把10g的光器件通过设计匹配工作于25g,从而降低整机成本。超频技术必须满足如下预设条件:

  • 行业协议标准
  • 一般可靠性标准
  • 设备的使用年限

在如上条件下,超频设计的光模块在功能上会略次于非超频版本(标准版本),但必须满足客户的使用要求。数据中心恰好提供了超频应用的舞台。数据中心强调低成本,aoc的传输距离较短,工作环境比较优良,这些为超频设计创造了应用的舞台。否则,100g光模块和100g aoc在成本测量下并无二致。只有采用超频设计可以显现100g aoc的不同之处和应用优势。

以下是100g aoc超频设计在相应条件下灵敏度设计测试表格:

s/n灵敏度平均功率
0℃0℃0℃0℃0℃0℃25℃25℃25℃25℃25℃25℃70℃70℃70℃70℃70℃70℃
3.13v(e-12)3.13v(1e-6)3.3v(e-12)3.3v(1e-6)3.47v(e-12)3.47v(1e-6)3.13v(e-12)3.13v(1e-6)3.3v(e-12)3.3v(1e-6)3.47v(e-12)3.47v(1e-6)3.13v(e-12)3.13v(1e-6)3.3v(e-12)3.3v(1e-6)3.47v(e-12)3.47v(1e-6)
1-ch1-7.3-9.66-7.32-9.66-7.36-9.67-7.35-9.86-7.79-10.03-7.87-10.09-7.33-9.41-7.3-9.42-7.31-9.47
1-ch2-6.97-9.04-7.01-9.03-7.05-9.04-7.7-10.1-7.75-10.18-7.85-10.3-7.5-9.87-7.32-9.83-7.31-9.81
1-ch3-5.27-7.17-5.29-7.16-5.34-7.15-6-8.24-6.02-8.25-6.06-8.33-6.4-8.63-6.37-8.62-6.35-8.63
1-ch4-7.95-10.01-8.02-10.03-8.2-10.14-7.92-10.17-7.95-10.18-8.05-10.2-7.14-9.37-7.16-9.39-7.27-9.45
2-ch1-8.13-9.94-8.14-9.93-8.16-9.95-8.11-10.13-8.03-10.14-7.99-10.18-7.45-9.98-7.54-9.98-7.44-10.06
2-ch2-8.09-9.78-8.1-9.8-8.2-9.84-8.15-10.17-8.12-10.15-5.16-10.18-8.6-10.57-7.48-10.55-8.45-10.56
2-ch3-5.72-7.2-5.76-7.25-5.89-7.34-5.74-7.45-5.69-7.48-5.83-7.44-6.7-8.66-6.68-8.67-6.86-8.78
2-ch4-7.63-9.42-7.65-9.44-7.8-9.56-8.15-10.09-8.16-10.13-8.25-10.11-7.28-9.5-7.21-9.48-7.23-9.51
3-ch1-8.17-10.45-8.15-10.33-8.19-10.32-8.27-10.53-8.3-10.54-8.56-10.56-7.55-10.1-7.46-10.09-7.47-10.11
3-ch2-7.67-9.96-7.62-9.93-7.6-9.93-8.07-10.45-8.05-10.43-8.04-10.45-8.36-10.69-8.42-10.71-8.55-10.76
3-ch3-6.62-8.35-6.5-8.41-6.47-8.43-5.79-8.45-5.86-8.49-5.88-8.51-7.52-9.97-7.31-10.02-7.2-10.07
3-ch4-7.19-9.11-7.15-9.08-7.14-9.07-7.18-9.24-7.16-9.25-7.19-9.31-6.89-9.13-6.42-9.18-6.39-9.2
通道速率为25.78125gpbs,码型为prbs2^31-1,测试温度分别为0℃、25℃、70℃

易飞扬100g aoc基于严格的超频网络光学和软硬件设计,其成功研发可以为现有100g数据中心的极大降低成本,是一项应用技术的突围。希望在不久将来得到广大客户的认可。
